12V汽車電池電壓指示器電路

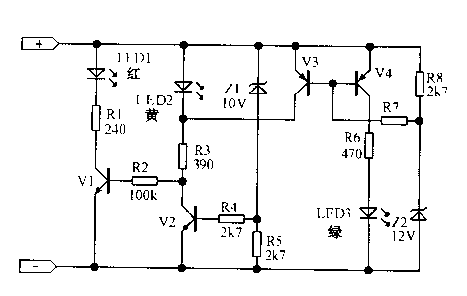

12V汽車電池電壓指示器電池電指示器能鑒別電池的供電能力，檢驗汽車發屯機及調節器的效率，本電路可替代線圈式電小表，當電池電壓分于10V時、三極管 V2、V3、V4 截止，LED2、IFD3都不亮，但VI導通，LED1亮、當電池電壓上升到IIV時，Z1通，V2通，LED2亮。這時，V2集電極和發射極之間的電壓還能使V!保持導通，所以LEDI仍亮著:當電池電壓上升到12V時，VI截止，IE熄滅，電池電壓繼續上升到13V時，穩壓管2也導通，電源電池一)經過Z2、R7供給 V3、V4基極電流，V3、V4導通,IFD3元電池電1等于14V時,V3飽和導通,其飽和壓降才零點幾伏，故這時LED2熄火

本電路可采用不同穩壓伯的穩樂管來修正不同的電壓值:本圖中顯示范圍為10~14V

這個電路使用了一個電阻和一個LED來指示電池電壓。以下是各個元件的作用：

• +12V：連接到12V汽車電池的正極。
• R1：電阻，用來限制電流流過LED。
• D1：LED，當電池電壓在某個閾值以上時，LED會點亮，指示電壓正?；蚋摺?/li>
• GND：連接到12V汽車電池的負極。

這個電路的基本原理是，根據LED的特性，當一定電壓的正向電流通過時，LED會發光。通過選擇合適的電阻值(R1)，可以確保電流適度，并保護LED免受損壞。

需要注意的是，這只是一個簡單的示例電路，并不考慮電池電壓變化范圍或精確度。實際上，你可能需要更復雜的電路或使用集成電路，以實現更準確和可靠的電池電壓指示。

在實際應用中，為了穩定電壓并提高精確度，通常會涉及更多的電子元件，如操作放大器、比較器、參考電壓源和適當?shù)倪^壓/低壓保護電路。這些元件可以根據具體需求和可用的技術選擇進行設計和實現。
