模擬MOS信號處理電路與系統的示例原理圖分析

本節給出所選的幾個實際模擬MOS信號處理器的示例，自然，讀者在此階段不要期望了解這些系統的細節，但是這些方塊圖可以給出關于這些器件在現代通信系統里的潛力的概念。

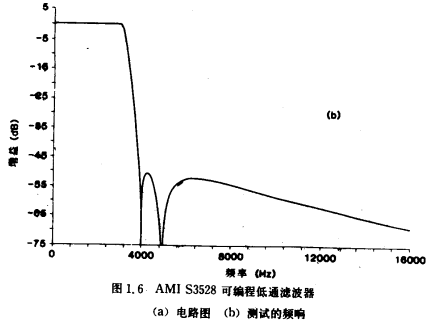

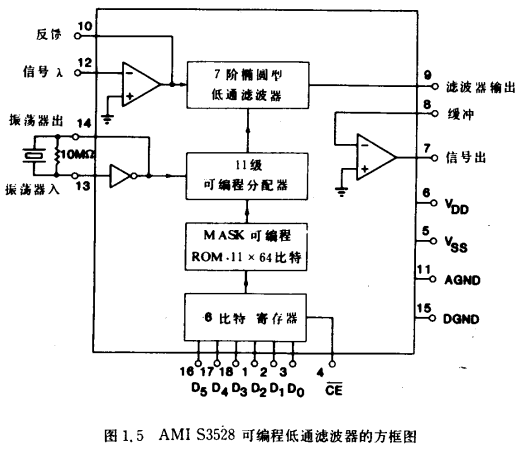

    圖1.5給出數字可編程開關電容低通濾波器(美國微系統公司“AMI” 商品號為S 3528)的方框圖，在數字輸入，選6比特?cái)?shù)字(D0D1…D5)，能以較小的步長來選擇通帶與阻帶邊頻。MOS信號處理電路原理圖分析。7階開關電容濾波器的電路圖繪于圖1.6(a)；測試得的響應示于圖1.6(b)。

測得的通帶增益變化小于0.06dB。這是很優良的性能，用任何其它模擬濾波器技術，不經過極度的修整是不能達到的。

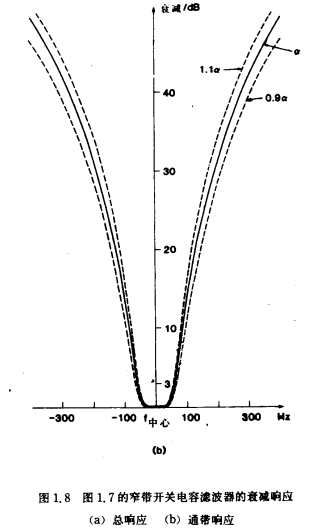

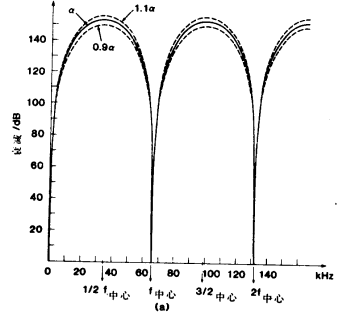

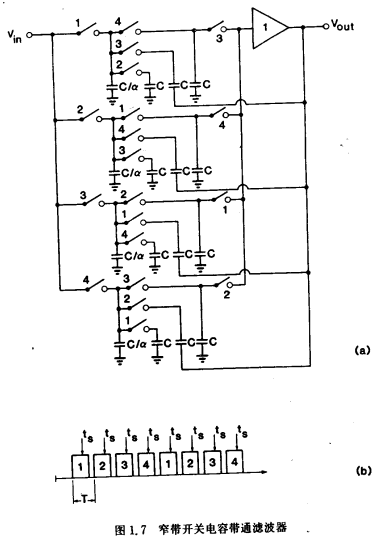

圖1.7說明一個簡單窄帶開關電容濾波器的電路圖。圖1.8(a)給出總的衰減響應，圖1.8(b)為通帶細節；MOS信號處理電路原理圖分析。對帶寬小于0.2％。在模擬電路里，只有仔細修整的晶體濾波器或機械濾波器能有這些特性。

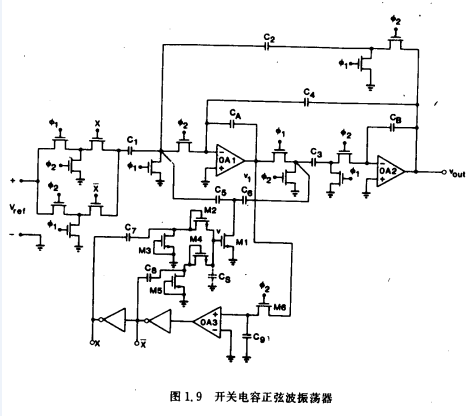

圖1.9給出一個開關電容正弦波振蕩器的電路圖，能產生低失真波形，具有極精確控制的振幅值與頻率值。MOS信號處理電路原理圖分析。它的性能可與用離散電路實現的高質量可調振蕩器相比。

圖1.10為AMIS 3506編譯碼翠的方框圖。除去相當數量的數字邏輯電路以外，此電路包含四個濾波器，一個非線性模數變換器，一個非線性數模變換器與一個片內電壓參考電路。

圖1.11說明Silicon系統公司設計的雙音多頻(DTMF)接收器的方框圖。MOS信號處理電路原理圖分析。此芯片包含一打?yàn)V波器、兩個復用的零交叉檢波器，一個功率調節器與電壓參考電路以及大量的數字電路，芯片上運放的總數為37個。

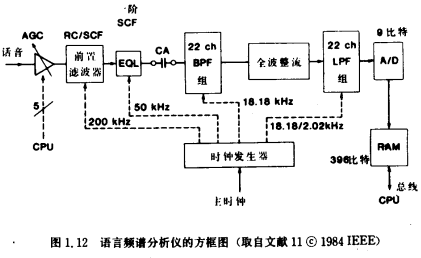

最后，圖1.12給出一個最近的語言頻譜分析儀的方框圖。這個電路將語言頻譜分割成20個頻帶，所得20值變成9比特?cái)?shù)位字，并存到輸出緩沖級存儲器，從那里能不同步的取出它們。采用時分復用（由于開關電容濾波器的抽樣數據特性使此可能），只用30個運放可實現308個濾波器極點。MOS信號處理電路原理圖分析。另外，芯片包含兩個電壓比較器，一個396比特的RAM與500個數字門。

上述諸例表明，今天的模擬MOS電路已達到一定的成熟，幾乎在話頻與音頻段內的任一模擬信號處理任務已經都有可能用這樣晌電路解決。MOS信號處理電路原理圖分析。在制造技術與電路設計技術上還可能期待改進，這些電路的速度與動態范圍將增長，  已許可它們用在大容量的應用，如視頻系統、無線系統、圖象處理、載頻電話等等。
