MOS晶體管非準靜態模型的小信號激勵原理特性解析

信息來源: 時間:2022-8-17

MOS晶體管非準靜態模型的小信號激勵原理特性解析

現在假設總的端電壓具有下面的形式:

MOS管非準靜態模型的小信號激勵

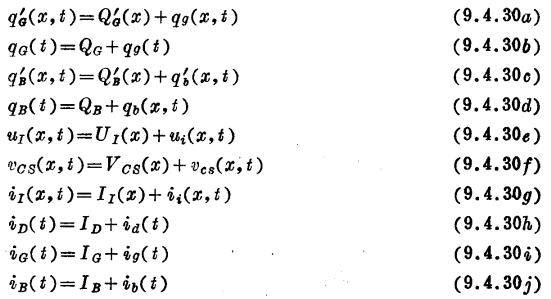

每式中右邊的第一項是偏置電壓,第二項是小信號電壓(所有小增量都用小寫下標來表示)。MOS管非準靜態模型的小信號激勵。采用上述電壓形式的結果是使分析中的其他時變量的形式為:

MOS管非準靜態模型的小信號激勵

假設υgs(t)、υbs(t)υds(t)很小,上述用大寫字母和大寫下標表示的所有量都將和直流激勵下的量一樣;它們的值已經求得。MOS管非準靜態模型的小信號激勵。把由式(9.4.29)和式(9.4.30)得到的量代入式(9.4.18)至(9.4.28),可把最終表達式分為“偏置”和小增量兩部分。例如,把式(9.4.29a)、(9.4.30a)和(9.4.30f)代入式(9.4.18),我們有

MOS管非準靜態模型的小信號激勵

{  }中的量可以認作為由式(9.4.2)得到的Q′G(x)。因此,式(9.4.31)給出

MOS管非準靜態模型的小信號激勵

同理,把式(9.4.30b)代入式(9.4.19),給出

MOS管非準靜態模型的小信號激勵

利用式(9.4.3),該式給出

MOS管非準靜態模型的小信號激勵

為了導出類似的耗盡區電荷表達式,首先要注意到,如果利用式(9.4.29b),則式(9.4.20)中含平方根的項便成為

MOS管非準靜態模型的小信號激勵

由于υbs(t)很小,上式中的右邊部分可用泰勒展開式的前兩項來近似。這就給出

MOS管非準靜態模型的小信號激勵

其中的δ1由式(9.4.1)給定。把上式代入式(9.4.20),并經以前那樣的處理,則可得q′B(t)的小增量部分

MOS管非準靜態模型的小信號激勵

因此可得

MOS管非準靜態模型的小信號激勵

從式(9.4.23)出發,利用式(9.4.36),并進行前面那樣的處理,不難得到ui((x,t):

MOS管非準靜態模型的小信號激勵

由于υcs(x,t)在源端等于零,在漏端等于υds(t),所以從上式,有

MOS管非準靜態模型的小信號激勵

從式(9.4.24)出發,可獲得小信號量ii(x,t)。利用ui(x,t)很小這一事實,可把它產生的電流寫成如下形式

MOS管非準靜態模型的小信號激勵

從式(9.4.25)出發,利用?II(X)/?x和?UI(x)/?t=0這一事實,可以得到

MOS管非準靜態模型的小信號激勵

從式(9.4.26)出發,可得漏端小信號電流

MOS管非準靜態模型的小信號激勵

從式(9.4.27)出發,可得柵小信號電流

MOS管非準靜態模型的小信號激勵

現在可把式(9.4.34)和(9.4.32)代入上式。如果所得結果中的υcs(x,t)用從方程(9.3.39)中解出的υcs(x,t)來代替,則可獲得

MOS管非準靜態模型的小信號激勵

從式(9.4.28)出發,可得襯底小信號電流

MOS管非準靜態模型的小信號激勵

把式(9.4.38)和式(9.4.37)代入上式,并把所得結果中的υcs(x,t)用從方程(9.4.39)中解得的υcs(x,t)來代替,可得

MOS管非準靜態模型的小信號激勵

顯然,為了求出任意一端的電流,需要有ui(x,t)的表達式;端電流必須根據式(9.4.42)和式(9.4.43)來求。MOS管非準靜態模型的小信號激勵。當然,求得的端電流通過邊界條件式(9.4.40)和(9.4.41)取決于端子上小信號電壓的形式。在下面的內容中,我們將介紹當端電壓假設為一種感興趣的特殊形式時復指數激勵。
