MOS晶體管非準靜態模型的時變激勵原理特性解析

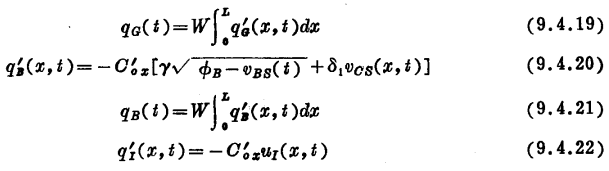

我們將用帶大寫下標的小寫字母表示總的(大信號)量。MOS管非準靜態模型的時變激勵。下面指出，在時變電壓(時間相關性全部以顯式表明)情況下，式(9.4.2)至式(9.4.7)必須這樣修正：

其中Q′o假定固定不變。

式中

式（9.4.9）必須用下式來代替

因為我們要考慮電壓快速變化，眼下，式(9.4.10)還沒有一個相應于這種情況的公式。所以，我們必須改用“連續性方程”式(7.7.5)。MOS管非準靜態模型的時變激勵。利用式(9.4.22)，該式可寫為

注意，在隨時間沒有變化的特殊情況下，上式與式(9.4.10)是一致的。MOS管非準靜態模型的時變激勵。

現在給出端電流
