MOS晶體管圖形設計舉例結構詳細解析

MOS晶體管版圖形設計舉例

MOS晶體管圖形設計，制造MOS晶體管，首先要根據給定的參數，設計出符合要求的圖形。這里概要介紹一下根據跨導gm的要求，來設計一個MOS晶體管的圖形。

設閥值電壓時，要求管子的跨導gm=。

根據條件，所設計的MOS晶體管為N溝道增強型器件，所給定的ga為飽和區跨導。這里的圖形設計，歸結為確定器件溝道的寬長比。

根據飽和區跨導公式：

可寫出器件的寬長比為：

若取：

可求得：

將上述數值代入，即求得器件的寬長比為：

如果溝道長度L取8μm，則W取64μm。

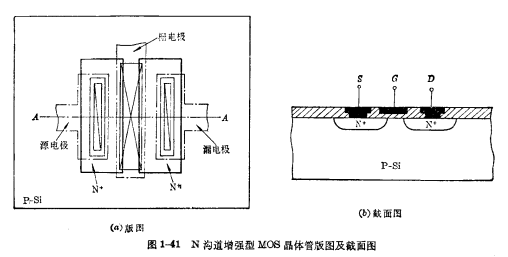

于是根據所確定的寬長比，就可畫出如圖1-41（a）所示的版圖。MOS晶體管圖形設計其中，大方塊表示襯底P-Si，方塊中左右兩個長方塊表示漏源N⁺區，中間的間隙，即為溝道的寬與長，溝道上打×的方塊，表示薄氧化層；點劃線表示鋁引線；斜線表示引線孔。若沿虛線AA切開，就可得到如圖1-41（b）所示的截面圖。
